自動化により効率UP！全自動濾過機
- 生産性向上
- 省人化・自動化
- 環境改善・現場改善
- 設備装置事業
お客様からのご要望
濾過工程の効率化と安全性向上
化学製品の製造・販売を行う日宝化学㈱様では、有機ケイ素化合物を製造する工程で、大量の吸着剤を用いた吸着処理が必要でした。従来は吸着処理後の濾過工程に小型の手動濾過機を使用し、2～3名で濾紙の張替え、ケーキ排出を行っていました。しかし処理量の増加に伴い作業負荷が大きくなり、効率化と安全性向上が課題となっていました。
TSUBACOソリューション
密閉・自動排出を実現する最適解
そこで同社には、㈱IHI回転機械エンジニアリング様の「IHIリーフフィルタ」をご提案いたしました。IHIリーフフィルタは、リーフを水平配置した加圧濾過機です。濾過後はケーキを遠心力で自動排出し、残液も含めてスラリーを無駄なく全量濾過できます。
今回の用途では、密閉で自動排出できる装置が必須であり、その条件を満たす機種としてIHIリーフフィルタが最適と判断しました。また、約20年前から同社の別プラントでIHIリーフフィルタを使用されており、そちらが安定して稼働している実績があることも、選定の後押しとなりました。
導入前の実機テストでは、㈱IHI回転機械エンジニアリング様の技術サポートを受けて、金網やろ布の選定など細部に渡り仕様を確認できました。最終的に機械の総合的な使い勝手・導入前後のサポート体制への安心感・既存設備の実績、この3点を評価いただけたことが導入の決め手となりました。
作業効率向上と安定稼働を実現した導入効果

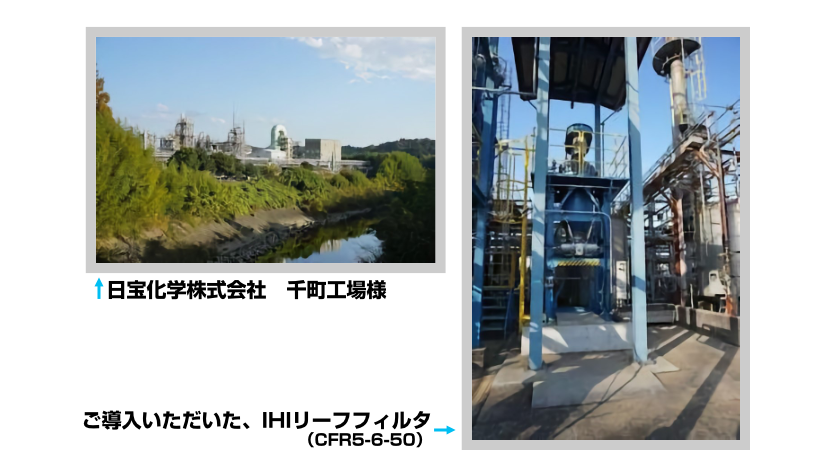

IHIリーフフィルタ導入後、ケーキの排出が自動化されたことで、従来手間がかかっていた濾紙の張替え、分解・洗浄・組み直しなどの作業が減り、作業者様の負担が軽減。その結果、効率的な運用が可能となりました。
初期運転時のモデル液による試験では、濾過漏れが発生し清澄な濾液が得られず調整に苦労しましたが、㈱IHI回転機械エンジニアリング様の技術者様の的確なアドバイスと現地対応により、運転方法を見直し、安定した濾過が実現しました。導入後数年経過しても、IHIリーフフィルタ自体に大きなトラブルはなく、メーカー様の定期点検の対応も迅速でメンテナンス面でも安心感も評価いただいています。
人手不足に備えた生産体制強化と今後の取り組み
今後も日宝化学㈱様では、生産効率の向上と人手不足への対応を見据え、工程のさらなる自動化を検討されています。 弊社は、お客様とメーカー様をつなぐ立場として、㈱IHI回転機械エンジニアリング様と連携し、技術面・メンテナンス面の両面から継続的なフォローを行ってまいります。 今後も関係各社との情報共有を通じて、安定した運用と安全性の高い生産環境づくりを支えていきます。
導⼊商品概要
IHIリーフフィルタは全自動濾過が可能です

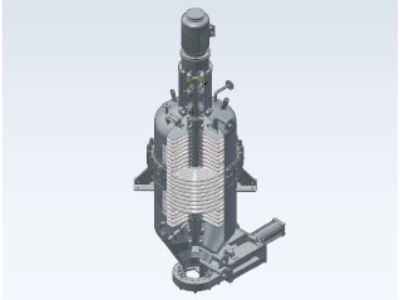

IHIリーフフィルタは耐圧性に優れたベッセル内部に、濾体であるリーフがシャフトに対し水平配置された、水平濾葉型加圧濾過機です。充液・濾過循環・濾過・抜液などの濾過工程後、モーター駆動によりシャフトが回転し、リーフ各段に形成されたケーキは遠心力によって飛ばされベッセル下部から下方に自動排出されます。また、残液についてもIHIリーフフィルタの特殊な残液濾過機構により全て濾過され、1バッチで生産されたスラリーを余すところなく全量濾過することが可能です。主に化学・製薬・食品・油脂工業などにおける結晶製品・粉末製品の製造工程に幅広くご採用いただいております。
