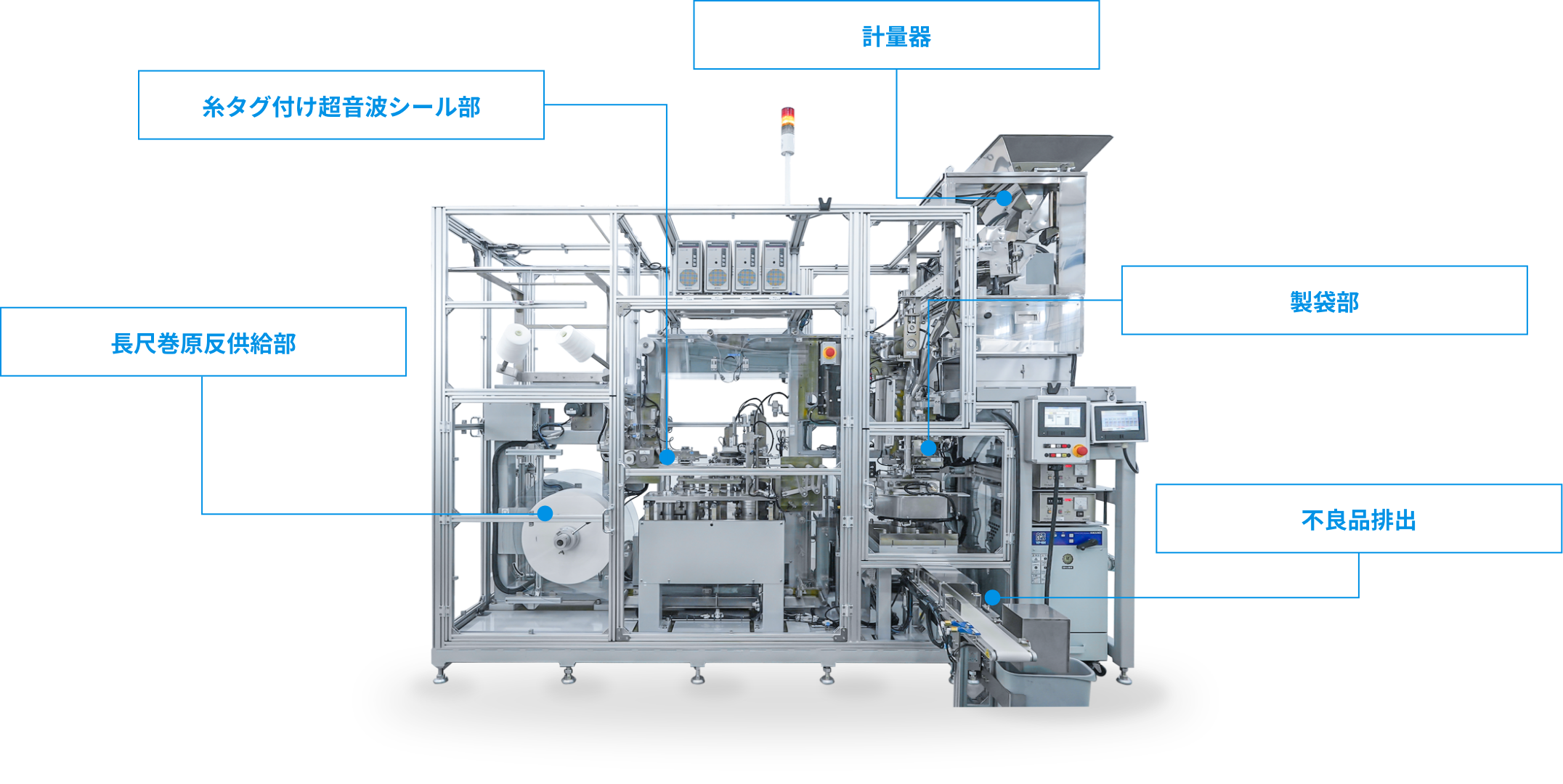

中速機

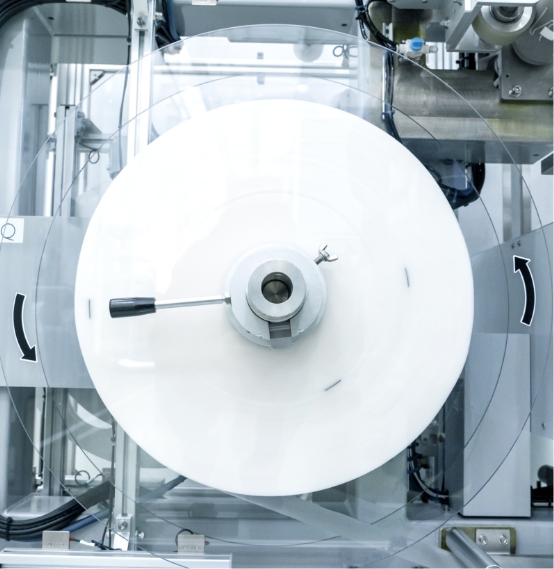

長尺巻原反供給部

フィルター

不織布・紗（メッシュ地）・生分解資材が対応可能です。

原反直径： 最大650mmφ
（約11時間の連続運転可）

原反幅　： 120～160mm

※ティーバッグサイズとフィルター材質により変更

生分解性資材についてはこちら

タグ

標準サイズ： 20mm幅×20mm

原反直径： 500mmφ
（約13時間の連続運転可）

糸

2本のボビンをセット可能
使用ボビン端末糸と予備ボビン開始糸の
事前接続により機械停止はなく、
つなぎ目は自動排出されます

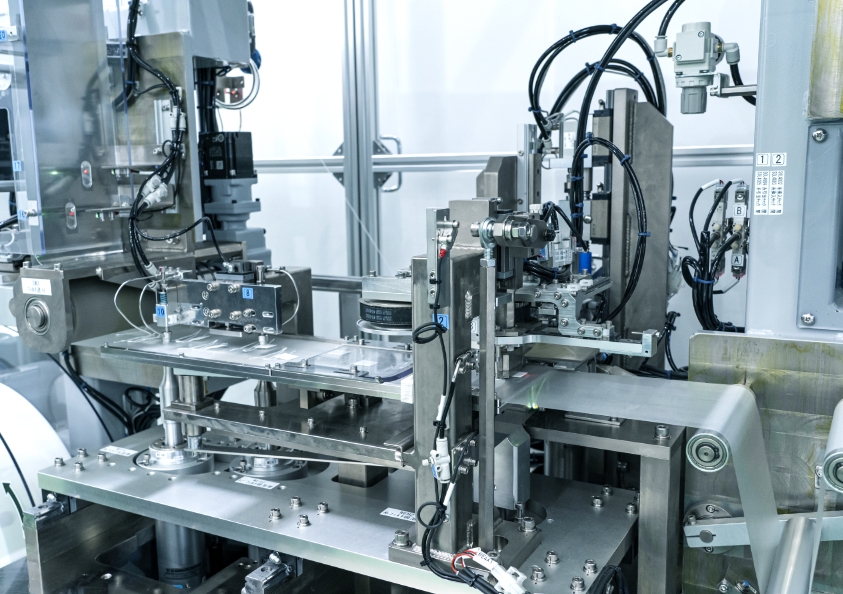

糸タグ付け超音波シール

ロール状のタグを一定の長さにカットし、糸とタグを超音波で溶着します。糸を一定の長さでカットし、Z状に折り曲げ、フィルターに超音波溶着します。

TPB-200DSとTPB-100PF-8のティーバッグの
糸貼り付け方式は異なります。

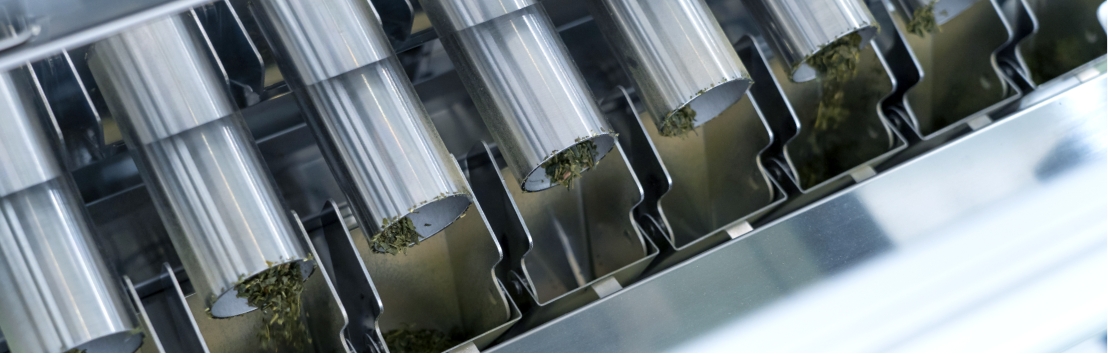

計量器

TPB-100PF-8は8本のパイプフィーダーを搭載しています。シンプルな構造で高速・高精度で計量します。
茶葉に触れる全パーツは簡単に取り外しでき、洗浄可能です。

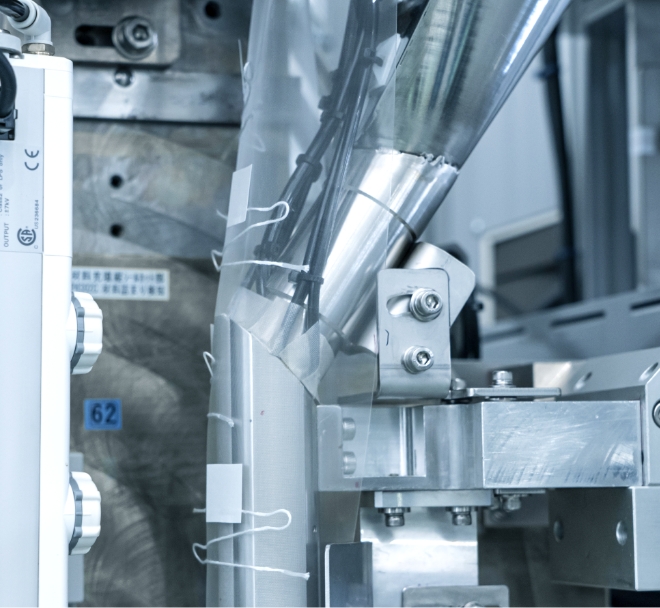

製袋部

糸とタグが貼り付けられたフィルターを、筒状にして超音波縦シールをすると同時に不要な耳くずを溶断し、巻き取ります。
縦シールが溶着されていない場合、センサーにより機械を停止させ、不良品を発生させません。

その後、超音波横シールカッターにより、ティーバッグが生産されます。形状は三角ティーバッグか平袋ティーバッグが生産可能です。

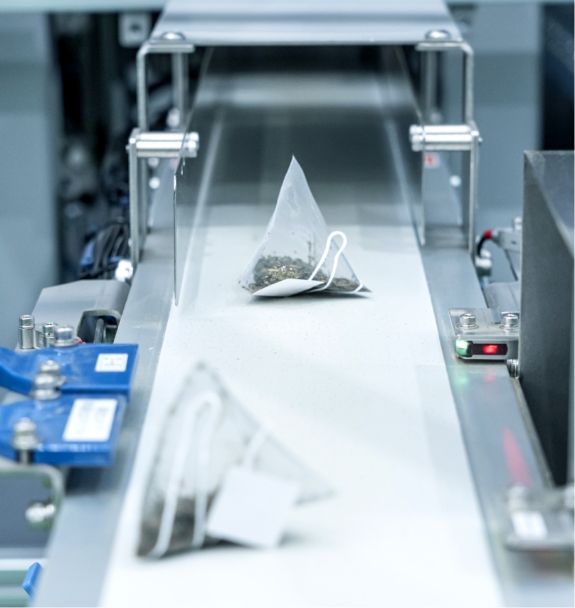

不良品検知センサー

多くのセンサーを搭載しており、生産中に発生する不良品を自動で検知し、機械停止なく自動排出します。
これにより、高品質・高生産性を実現しています。
