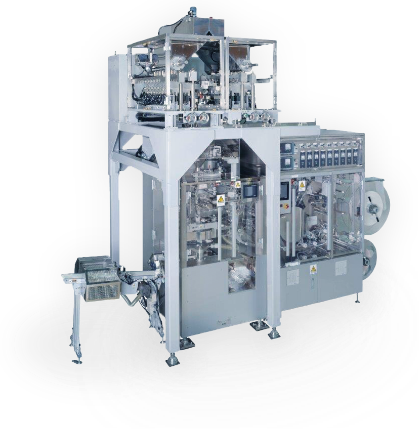

高速機
PRODUCT FEATURES
製品特長
をタップすると、細部の画像が表示します。
-

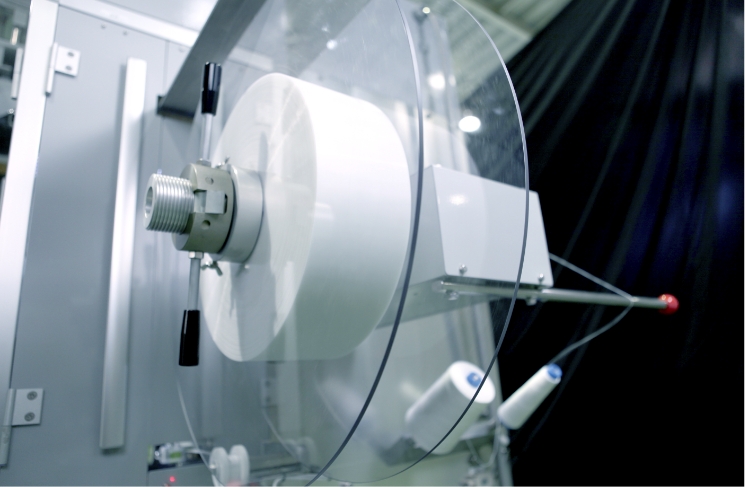

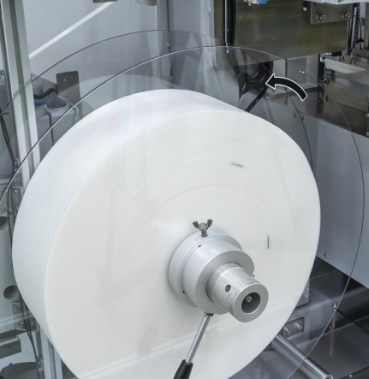

長尺巻原反供給部
-

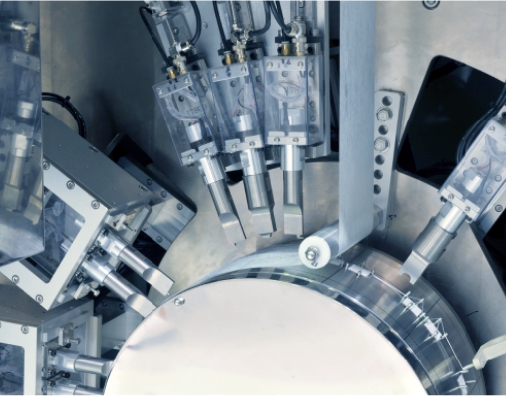

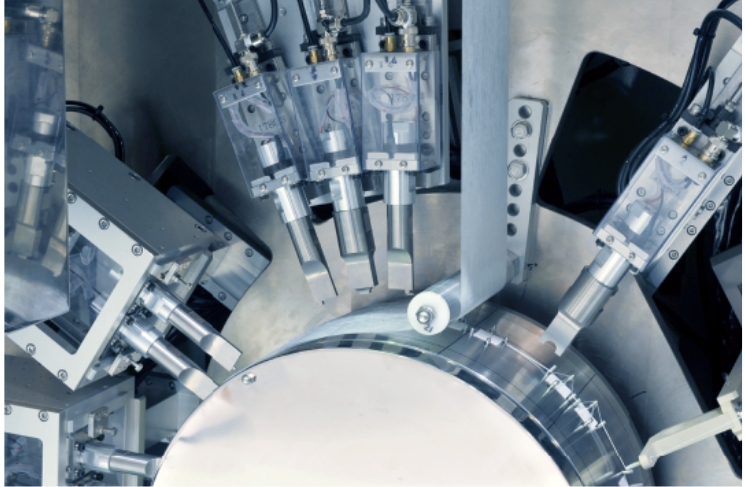

糸タグ付け超音波シール/ドラム部
ロール状のタグを一定の長さにカットし、ドラム上にセットします。複数のサーボモーターを使用した糸掛けガイドによりタグ上に糸を廻旋します。糸/タグ・糸/フィルター・タグ/フィルターは超音波シールで溶着されます。

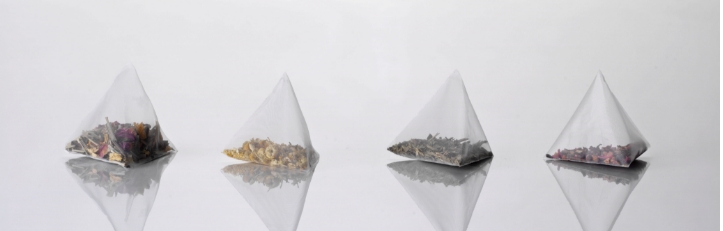

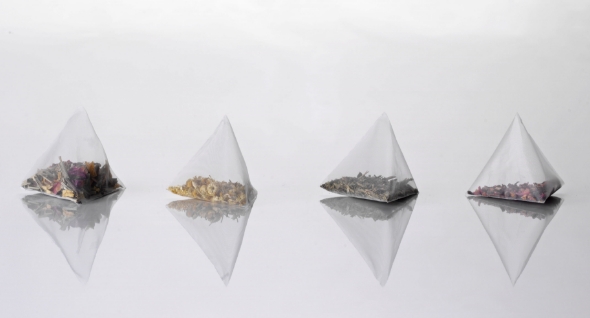

三角ティーバッグサイズは、55mm、60mm、65mm、70mm角があります。サイズ変更時はドラム部・周辺パーツの交換が必要となります。
-
2種類の計量方式
均一な細かい茶葉に適したマス計量方式、
ハーブティーやフルーツティーなど大きな茶葉に適した電子
計量方式をお選びいただけます。マス計量方式
後段にウェイトチェッカー（オプション）を設置すれば、
連動機能により、収集された重量データをTwinkleにフィードバックし、マステーブルが自動で上下します。
これにより重量の傾向制御を自動で行いますので、安定した重量の充填が可能です。電子計量方式

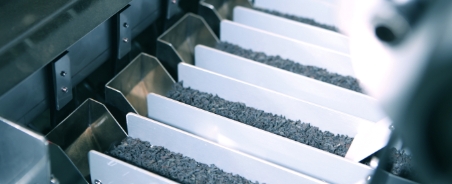

個別に制御された16連のフィーダーが、各ロードセルに茶葉を供給します。
これらのロードセルは迅速かつ正確に計量を行います。
フィーダー、集合パイプ部分は容易に取り外しができ、簡便な清掃が可能です。 -

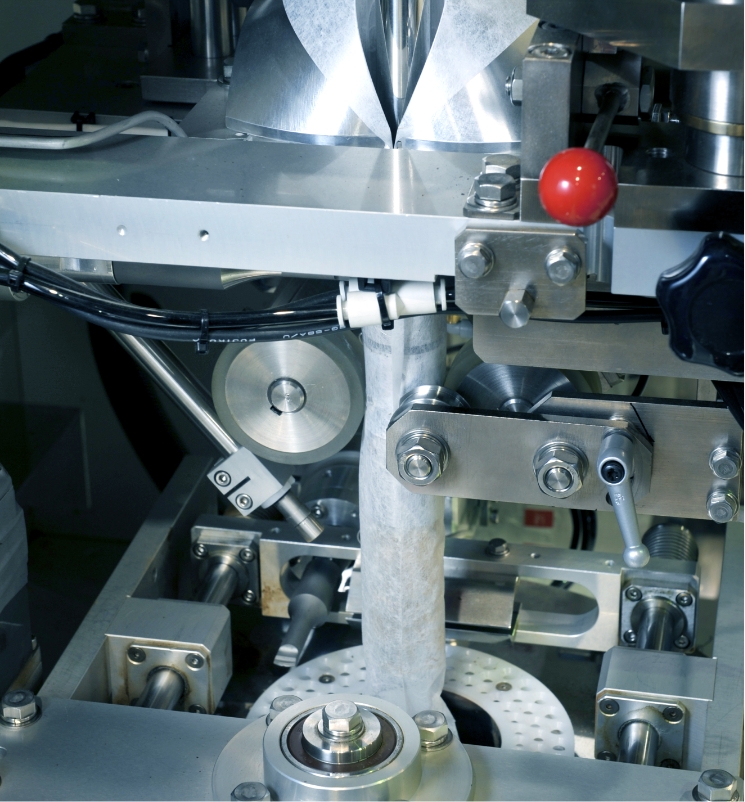

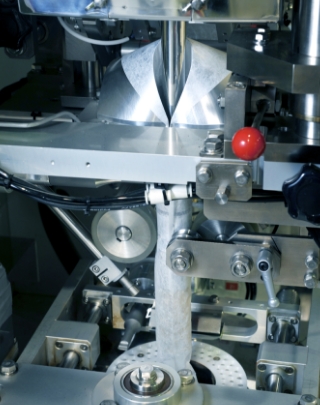

製袋部
糸とタグが貼り付けられたフィルターを、筒状にして超音波縦シールをすると同時に不要な耳くずを溶断し、巻き取ります。
縦シールが溶着されていない場合、センサーにより機械を停止させ、不良品の発生を防止します。

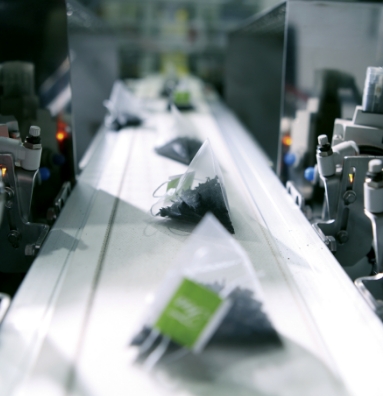

その後、超音波横シールカッターにより、ティーバッグが生産されます。
形状は三角ティーバッグ及び平袋ティーバッグが生産可能です。 -
不良品検知センサー
多くのセンサーを搭載しており、生産中に発生する不良品を自動で検知し、
機械停止なく自動排出します。
これにより、高品質と高稼働率を実現しています。不良品排出例
・各資材つなぎ
・タグがないティーバッグ
・空袋
・過計量品その他のセンサー
・資材切れ検知
・資材つなぎ目検知
・タグマーク検知
・縦シール割れ検知
・茶葉減少検知 -
糸タグ付けユニット無しも可能
糸タグ付けユニット無しの仕様もお選びいただけます。糸タグ付けユニットを取り除くことで、
糸タグのないティーバッグ専用の高速自動製造機となります。

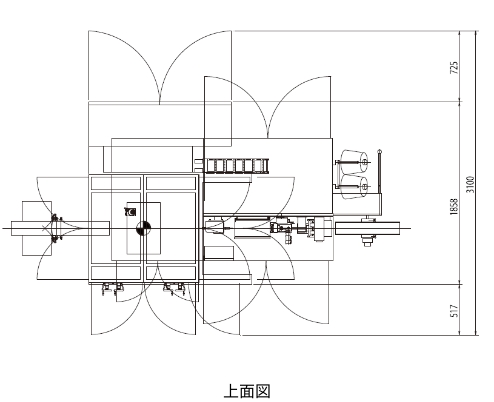

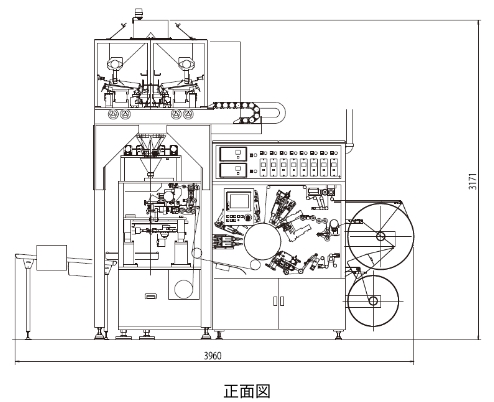

寸法図
単位：mm
仕様
| 生産能力 | 200個/分 |
|---|---|
| 茶葉充填量 | 1-5g（茶葉のかさ比重による） |
| 製品寸法 | 55-70mm × 55-70mm |
| 使用電力 | 200V 3相 7kW※変圧器により、400Vなどの電圧下でも使用可能です。 |
| 使用空気量 | 800NL/分（圧空源 0.5MPa） |
| 装置重量 | 4,400kg |

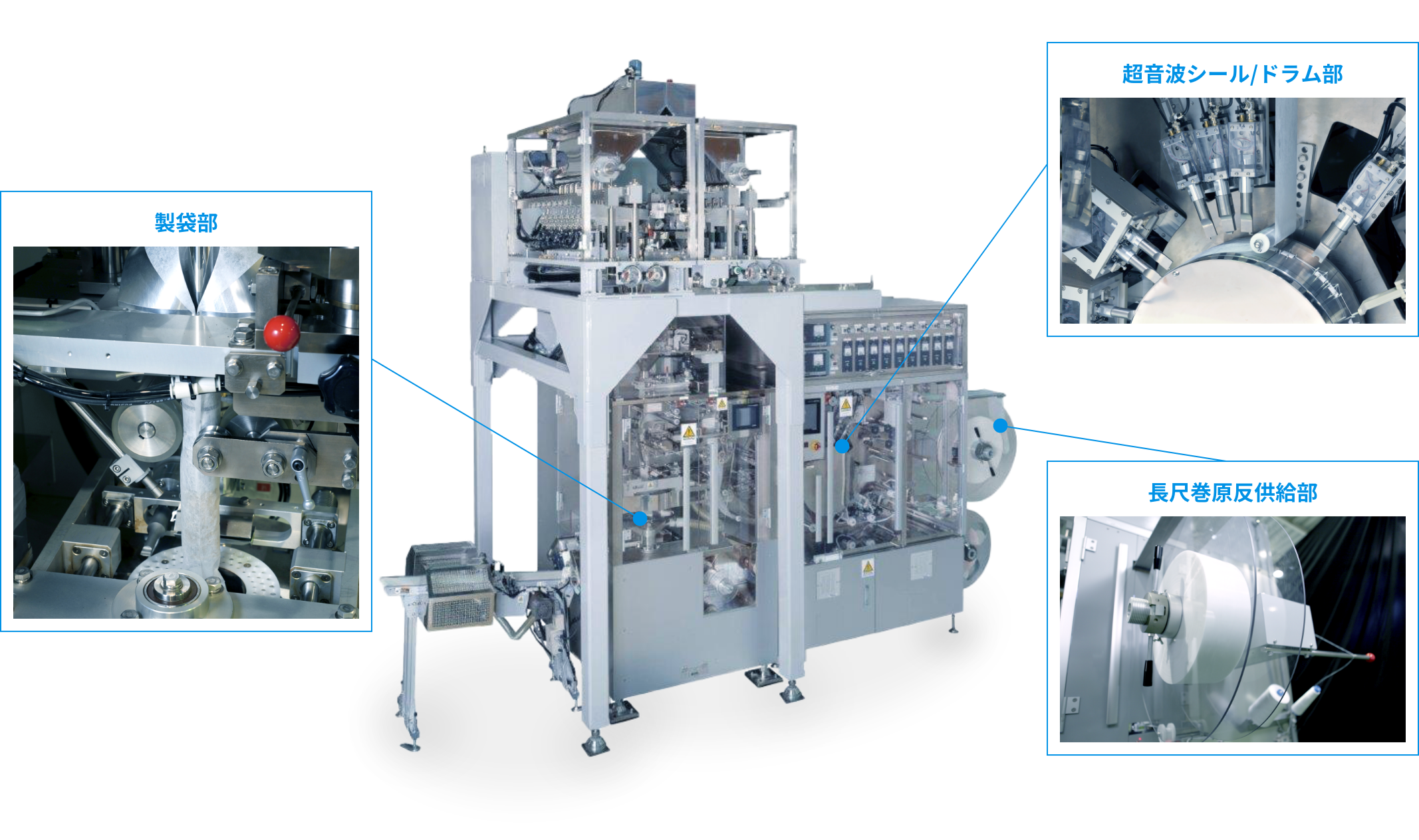

製袋部
